 METRİK VİDA ve SOMUNLAR


                                                                                                                      15 / 08 / 2018



METRİK NORMAL VİDA ve SOMUN DIN 13







CiVATA

SOMUN

VİDA ANMA ÇAPI

mm

VİDA DİŞ ÜSTÜ ÇAPI

 D

VİDA DİŞ DİBİ

ÇAPI

d1

V‹DA ADIMI (Hatve)

10 mm’de diş adeti

Anahtar Ağzı

50 mm Boyunda vidanın ağırlığı 1000 Ad/kg

Matkap Çapı

mm

1000 Ad/kg Somun

M4

4

3,09

0,7

14,28

7

4,65

3,3

0,812

M5

5

3,96

0,8

12,5

8

7,59

4,2

1,23

M6

6

4,70

1

10

10

11,0

5

2,50

M8

8

6,375

1,25

8

13

21,8

6,8

5,20

M10

10

8,052

1,5

6,67

17

38,2

8,5

11,6

M12

12

9,725

1,75

5,71

18

54,5

10,2

17,3

M14

14

11,402

2

5

22

77,5

12

25,0

M16

16

13,402

2,5

4

24

103

14

33,0

M18

18

14,752

2,5

4

27

137

15,5

49,4

M20

20

16,752

2,5

4

30

178

17,5

64,4

M22

22

18,752

2,5

4

32

219

19,5

79,0

M24

24

20,102

3



36

274

21

110



 www.elektrobank.com.tr

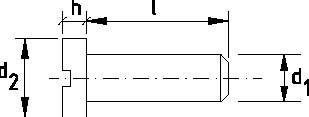

SiLiNDiR BAŞLI DÜZ YARIKLI CİVATANIN ÖLÇÜLER



d1 (mm)

M1

M1,2

M1,4

M1,6

M1,7

M1,8

M2

M2,3

M2,5

M2,6

M3

M3,5

d2 (mm)

2

2,3

2,6

3

3,2

3,4

3,8

4,4

4,5

5

5,5

6

h (mm)

0,7

0,8

0,9

1

1,1

1,2

1,3

1,5

1,6

1,7

2

2,4

I (mm)

Genellikle kullanılan boylar

2

+

+

+

+

















3

+

+

+

+

+

+

+











4

+

+

+

+

+

+

+

+









5

+

+

+

+

+

+

+

+









6



+

+

+

+

+

+

+

+







8





+

+

+

+

+

+

+

+





10





+

+

+

+

+

+

+

+

+



12







+

+

+

+

+

+

+

+

+

16







+

+

+

+

+

+

+

+

+

20











+

+

+

+

+

+

+

25



















+

+

+

30



















+

+

+

35





















+

+

40





















+

+

45























+

50























+

 ,
